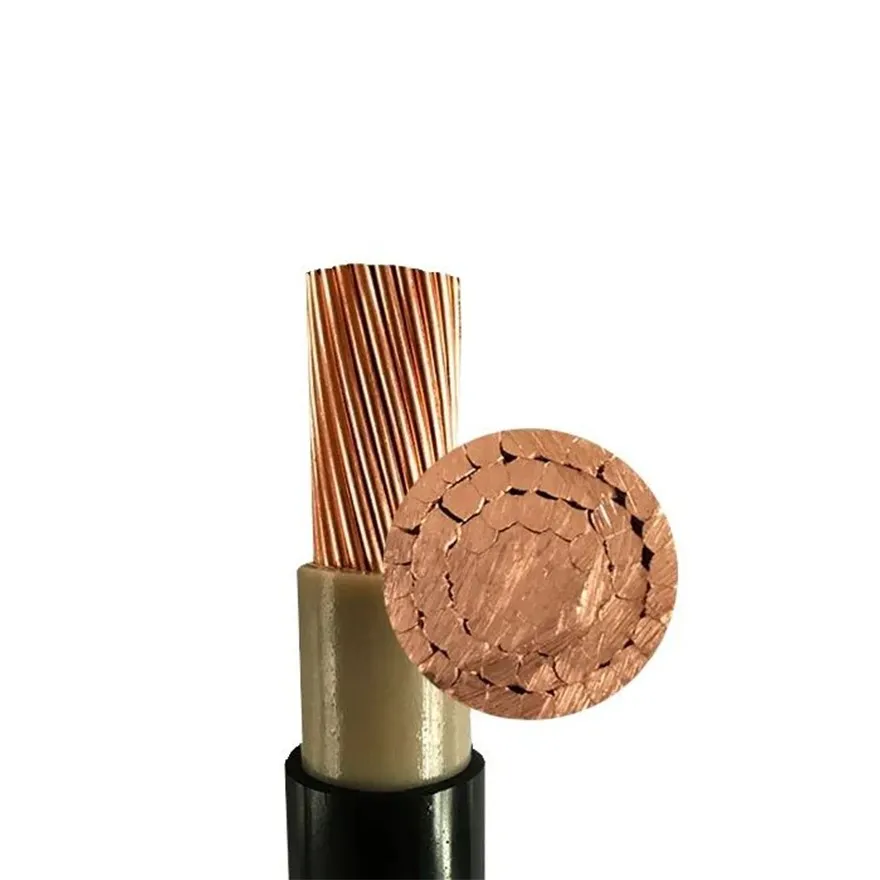

120 मिमी एक्सएलपीई केबल

मिनरल इंसुलेटेड केबल, या बस वाटरप्रूफ आउटडोर इलेक्ट्रिकल केबल, वे केबल होते हैं जिनमें कंडक्टर या तार एक धातु जैकेट से घिरे होते हैं और हार्ड-पैक मैग्नीशियम ऑक्साइड (एमजीओ) से इंसुलेटेड होते हैं।
यह बुनियादी निर्माण उच्च तापमान क्षमता, असाधारण विद्युत अलगाव और कंडक्टरों के लिए भौतिक सुरक्षा प्रदान करता है, खासकर जब कठोर वातावरण के अधीन हो।

उच्च तापमान या उच्च दबाव वाले वातावरण में वाटरप्रूफ आउटडोर विद्युत केबलों का उपयोग अच्छे कारण से किया जाता है:
● कम ज्वलनशीलता
● ऑक्सीकरण का प्रतिरोध करता है
● उच्च इन्सुलेशन प्रतिरोध
● आंतरिक कंडक्टर तारों की यांत्रिक स्थितियों की रक्षा के लिए असाधारण कंपन प्रतिरोध
● इसे अत्यंत छोटे व्यास तक खींचा जा सकता है, जिससे तापमान सेंसर में उपयोग किए जाने पर तेज़ प्रतिक्रिया समय मिलता है
● म्यान और आंतरिक तारों के बीच, या तारों के बीच शॉर्ट सर्किट पैदा किए बिना क्षेत्र में बनाया/मुड़ा जा सकता है
● गंभीर वातावरण में एक्सटेंशन या नियंत्रण केबल के रूप में उपयोग किए जाने पर इसे आसानी से सील किया जा सकता है

वाटरप्रूफ आउटडोर विद्युत केबल को तांबे की छड़ों को एक गोलाकार तांबे की ट्यूब के अंदर रखकर और सूखे मैग्नीशियम ऑक्साइड पाउडर से भरकर बनाया जाता है। फिर इसके व्यास को कम करने (और इसकी लंबाई बढ़ाने) के लिए समग्र असेंबली को रोलर्स के बीच दबाया जाता है। वाटरप्रूफ आउटडोर विद्युत केबल में अक्सर सात कंडक्टर तक पाए जाते हैं, कुछ निर्माताओं में 19 तक उपलब्ध होते हैं।

चूंकि जलरोधक आउटडोर विद्युत केबल इन्सुलेशन के रूप में किसी भी कार्बनिक पदार्थ का उपयोग नहीं करते हैं (सिरों को छोड़कर), वे प्लास्टिक-इंसुलेटेड केबलों की तुलना में आग के प्रति अधिक प्रतिरोधी होते हैं। वाटरप्रूफ आउटडोर विद्युत केबलों का उपयोग महत्वपूर्ण अग्नि सुरक्षा अनुप्रयोगों जैसे अलार्म सर्किट, फायर पंप और धुआं नियंत्रण प्रणालियों में किया जाता है। ज्वलनशील तरल पदार्थों को संभालने वाले प्रक्रिया उद्योगों में जलरोधक आउटडोर विद्युत केबल का उपयोग किया जाता है जहां छोटी आग अन्यथा नियंत्रण या बिजली केबलों को नुकसान पहुंचा सकती है। वाटरप्रूफ आउटडोर विद्युत केबल भी आयनकारी विकिरण के प्रति अत्यधिक प्रतिरोधी है और इसलिए इसका उपयोग परमाणु रिएक्टरों और परमाणु भौतिकी उपकरणों के उपकरण में किया जाता है।

जलरोधक आउटडोर विद्युत केबलों को पहचान उद्देश्यों के लिए रंगीन प्लास्टिक म्यान से ढका जा सकता है। प्लास्टिक म्यान तांबे के म्यान के लिए अतिरिक्त संक्षारण सुरक्षा भी प्रदान करता है।
धातु ट्यूब कंडक्टरों को विद्युत चुम्बकीय हस्तक्षेप से बचाती है। धातु आवरण कंडक्टरों को भौतिक रूप से भी बचाता है, सबसे महत्वपूर्ण रूप से अन्य ऊर्जावान कंडक्टरों के साथ आकस्मिक संपर्क से।

वाटरप्रूफ आउटडोर विद्युत केबल एक अति-विश्वसनीय, अत्यंत मजबूत तार है। यह सबसे अधिक मांग वाले अनुप्रयोगों के लिए उपयुक्त है जिसमें खतरनाक स्थानों में उपकरण और बिजली, सेवाओं के लिए बाहरी उपयोग, फीडर और शाखा सर्किट, परमाणु रिएक्टर और अत्यधिक उच्च परिवेश तापमान शामिल हैं।

वाटरप्रूफ आउटडोर विद्युत केबल में निरंतर तांबे के म्यान के अंदर एक या अधिक (19 तक) तांबे के कंडक्टर होते हैं, जो उत्कृष्ट संक्षारण और यांत्रिक सुरक्षा प्रदान करते हैं। यह उपकरण-ग्राउंडिंग कंडक्टर के रूप में भी कार्य करता है।

तांबे के आवरण के अंदर तांबे के कंडक्टरों को सूखे मैग्नीशियम ऑक्साइड पाउडर द्वारा एक दूसरे से अलग और पृथक किया जाता है जिसे विनिर्माण प्रक्रिया के दौरान पेश किया जाता है।

सभी स्थानों पर वाटरप्रूफ आउटडोर विद्युत केबल की अनुमति है, सिवाय इसके कि जहां तांबे की परत या तो यांत्रिक रूप से या जंग से क्षतिग्रस्त हो सकती है। भूमिगत रन में, केबल को भौतिक क्षति से बचाया जाना चाहिए। और अतिरिक्त सुरक्षा की आवश्यकता तब होती है जब केबल ऐसी स्थितियाँ देखती है जो तांबे के आवरण के लिए विनाशकारी या संक्षारक होती हैं।

वाटरप्रूफ आउटडोर विद्युत केबल लचीले तांबे के पानी के पाइप जैसा दिखता है, क्योंकि इसे बाधाओं के चारों ओर सावधानी से मोड़ा जा सकता है और कोण मोड़ बनाने के लिए बनाया जा सकता है, जब तक कि न्यूनतम झुकने वाला त्रिज्या मनाया जाता है। किसी भी मोड़ के अंदरूनी किनारे की त्रिज्या केबल के लिए धातु के आवरण के बाहरी व्यास के पांच गुना से कम नहीं होनी चाहिए, बाहरी व्यास में 0.75 इंच से अधिक नहीं होनी चाहिए। बाहरी व्यास में एक इंच तक की बड़ी केबल के लिए, यह अनुपात बाहरी व्यास के दस गुना से कम नहीं होना चाहिए।

अत्यधिक संपीड़ित दुर्दम्य मैग्नीशियम ऑक्साइड पाउडर अपने काम में प्रभावी है। लेकिन नमी होने पर यह प्रवाहकीय हो जाता है और लाइन-टू-लाइन या लाइन-टू-ग्राउंड शॉर्ट सर्किट हो जाएगा। इस कारण से, यदि तांबे का आवरण खराब हो गया है या अन्यथा क्षतिग्रस्त हो गया है तो इंस्टॉलेशन विफल हो जाएगा। यहां तक ​​कि बाहरी तांबे के आवरण में एक पिनहोल का टूटना भी सर्किट से समझौता कर देगा।

उसी प्रकार समापन के लिए विशेष सामग्री और श्रम-गहन कारीगरी की आवश्यकता होती है। तांबे की म्यान को पीछे हटा दिया जाता है और एक संपीड़न ग्रंथि फिटिंग लगा दी जाती है। प्लास्टिक स्लीव्स का उपयोग व्यक्तिगत तांबे के कंडक्टरों को इन्सुलेट करने के लिए किया जाता है। फिर, एक एपॉक्सी राल को मिश्रित किया जाता है और संपीड़न ग्रंथि में डाला जाता है ताकि एक पानी-तंग सील का एहसास हो सके। यदि यह प्रक्रिया पूर्णता के साथ नहीं की जाती है, तो पानी घुसपैठ करेगा और सर्किट विफल हो जाएगा।

स्थापना से पहले, भंडारण में, नमी को दूर रखने के लिए केबल के कटे हुए सिरों को सील किया जाना चाहिए। जब तक बाहरी आवरण और समाप्ति की अखंडता बनाए रखी जाती है, तब तक जलरोधी आउटडोर विद्युत केबल का उपयोग परमाणु रिएक्टरों, अस्पताल के संचालन कक्षों, उच्च तापमान क्षेत्रों और सबसे महत्वपूर्ण अनुप्रयोगों में किया जा सकता है।

जहां स्पर्श के संपर्क में नहीं आता है और पीवीसी से ढका हुआ नहीं है, वहां वॉटरप्रूफ आउटडोर विद्युत केबल को 250 डिग्री सेल्सियस के निरंतर तापमान पर संचालित किया जा सकता है। यह तांबे के पिघलने बिंदु के करीब रुक-रुक कर तापमान का सामना करेगा, जो कि 1,083 डिग्री सेल्सियस है। आग रोक मैग्नीशियम ऑक्साइड पाउडर इतनी मात्रा में गर्मी से क्षतिग्रस्त नहीं होता है।

आक्रामक रसायनों से सुरक्षा के अलावा, जलरोधक आउटडोर विद्युत केबल 1000 डिग्री तक के तापमान का सामना कर सकते हैं और बाहरी आवरण के कारण नमी और गर्मी दोनों के प्रति प्रतिरोधी होते हैं। यह प्रतिरोध एक महत्वपूर्ण सुरक्षा पहलू है, खासकर संभावित विस्फोटक वातावरण में।

वाटरप्रूफ आउटडोर विद्युत केबलों का उपयोग उन अनुप्रयोगों को कवर करने के लिए किया जाता है जिनके लिए उच्च तापमान (जैसे रसायन, पेट्रोकेमिकल, तेल और गैस उद्योग) की आवश्यकता होती है। नमी और रसायन प्रतिरोधी जलरोधी आउटडोर विद्युत केबल का उपयोग पाइपलाइनों, जहाजों, क्रायोजेनिक भंडारण टैंकों, बिजली संयंत्रों, मशीनरी और उपकरणों पर प्रक्रिया हीटिंग और तापमान रखरखाव के लिए किया जा सकता है।
